2D Berechnung - ökologische Durchlässigkeit

Projekt: Am Axtbach in der Gemeinde Beelen ist die ökologische Durchgängigkeit im Bereich des Brückenbauwerks Neumühlenstraße durch eine vorhandene Sohlschwelle unterbunden. Im Rahmen einer ökologischen Aufwertung des Gewässers ist geplant, die Sohlschwelle zurückzubauen und das Gefälle über eine flache Sohlgleite mit Totholzeinbauten abzubauen.

Zusätzlich wird die Maßnahme genutzt, um weitere ökologische Verbesserungen am Gewässer in Form einer Sekundäraue mit Flutmulden umzusetzen. Neben der ökologischen Aufwertung wird hier zusätzlich Retentionsvolumen für den Hochwasserfall generiert.

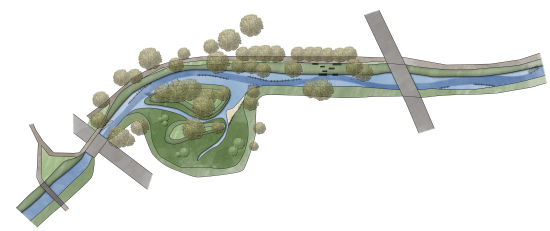

Gestaltungsplan: Zunächst wird festgelegt, wie das Gewässer nach einem definierten Entwicklungszeitraum nach Fertigstellung der Maßnahme aussehen soll und in Form eines Gestaltungsplans festgehalten.

Hydraulik: Parallel wird ein hydraulisches Bestandsmodell aufgebaut, das auf einer gekoppelten Berechnung aus 1D Flussschlauch und 2D Vorland besteht. Der Flussschlauch wurde aus einer vorhandenen Gewässerprofilvermessung ergänzt um die Vorländer aus dem vorliegenden Geländemodell (DGM) modelliert.

Anschließend wurde die Gestaltungsplanung konkretisiert, in ein digitales Höhenmodell für den Planungszustand überführt und an den Grenzen an das Bestandsmodell angebunden.

Durch Kalibrierungen und Probeberechnungen wurden die Planungshöhen sukzessive angepasst und anhand eines Mittelwasserabflusses der Niedrigwasserkorridor sowie anhand eines HQ1 die Höhen in der Sekundäraue festgelegt.

Modell: Das Modell zeigt als Ergebnis u.a. den maximalen Wasserstand sowie die entstehenden Fließgeschwindigkeiten und Richtungen an.

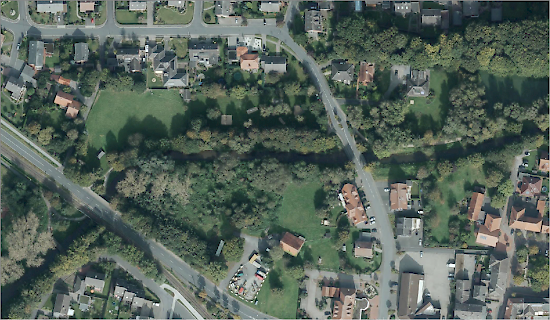

Luftbild

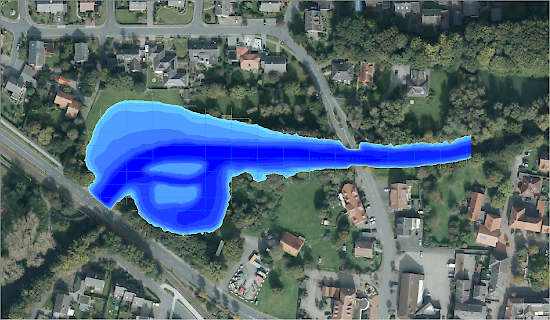

Maximaler Wassertiefe

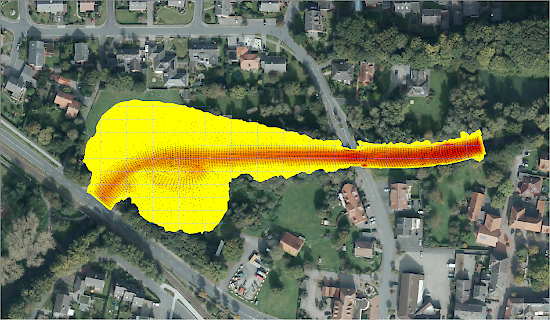

Maximale Geschwindigkeiten

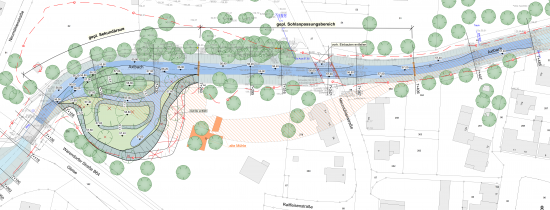

Technischer Lageplan: Abschließend wurden die in der Modellierung ermittelten Sohlhöhen und Wasserstände in einen hydraulisch fundierten technischen Lageplan umgesetzt.

Verwendete Produkte:
